■ 風切音と風による振動対策の格子材を使用しています。
■ より安全な手すりを提供するために、格子は上下2本ずつビス固定しています。
格子を確実に固定し、格子外れによる事故を防止します。
|

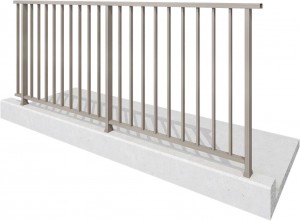

NEW ■ スリムフェイス格子 SK |
||
 |
 |
|
|

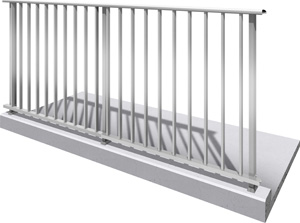

■ インフェイス格子 IK |
||
 |
 |
 |

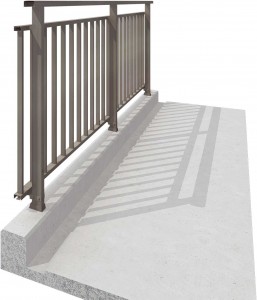

■ 外付ユニットタテ格子タイプ OK  |
||
 |
 |
|

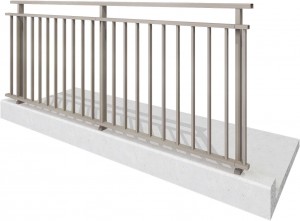

| ■ タテ格子タイプ K |
||
 |
 |
|
| ■ 2段笠木タテ格子タイプ 2K |
||
 |
 |
|
アルミ手すり｜『タテ格子タイプ』
『タテ格子タイプ』
手すり製品
アルミ手すり
製品の特長
施工例
カラー
-
シルバー
-
ステンカラー
-
ブロンズ
-
ブラック
※インフェイス格子IKは全色受注生産となります。
※アクリル樹脂焼付・ウレタン樹脂焼付・フッ素樹脂焼付の表面仕上げが可能です。詳しくはお問い合わせください。
製品規格
| 材質 | アルミニウム合金押出形材 JIS H4100 A6063S-T5,A6005CS-T5 |
| 表面仕上 | 陽極酸化塗装複合皮膜 |
| 取付工法 | 後付工法・埋込工法・笠木付工法 |
| 水平強度（N/ｍ） | 1225,1470,2940 |
| W寸法制限 | W≦1200 |
| H寸法制限 | H≦1200 |
取付工法
| 後付工法 | 埋込工法 | 笠木付工法 |
 |
 |
 |

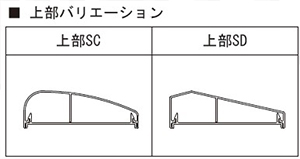

断面図
| スリムフェイス格子SK | インフェイス格子IK | 外付ユニットタテ格子タイプOK | タテ格子タイプK | 2段笠木タテ格子タイプ2K |
 |
 |
 |
 |
 |
水平強度試験・荷重試験
| 躯体別水平強度試験 | 等分布荷重試験 | 横格子手すりの安全対策 |
 |
 |
|
参考資料
