アルミ手すり|『パネル・ガラスタイプ』

『パネル・ガラスタイプ』

手すり製品

アルミ手すり

製品の特徴

 風力係数Cf=-5.0に対応し、手すり脚部、ユニットの耐風圧性能を向上させました。

■ 2 辺⽀持に⽐べ、4 辺⽀持とすることでガラス厚を薄く設計できるとともに、
     ⼿すりの⾼耐⾵圧仕様となります。

 ガラスの縦枠への掛かり⼨法をガラス厚とし、安⼼な製品仕様としています。



  NEW

 スリムフェイスガラス SG

 縦枠への掛かり寸法をガラス厚として、安心とのバランスを確保。

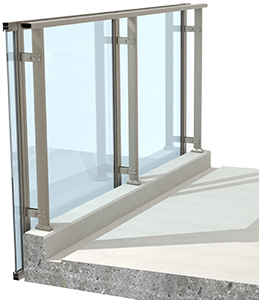

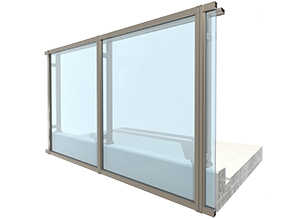

 SG6mm 表  SG6mm 裏
 インフェイスガラスタイプ IG  bl_ok
  ※インフェイスガラスタイプIGは全色受注生産

1312-IG-外 1312-IG-内  1312-IG-アップ
 外付ユニットパネルタイプ OP   bl_ok
1312-OP-外 1312-OP-内
 パネルタイプ P  bl_ok
1312-P-外 1312-P-内
 2段笠木パネルタイプ 2P   bl_ok
1312-2P-外 1312-2P-内

施工例

カラー

  • シルバー

    シルバー

  • ステンカラー

    ステンカラー

  • ブロンズ

    ブロンズ

    受注生産

  • ブラック

    ブラック

    受注生産

※インフェイスガラスタイプIGは全色受注生産

※アクリル樹脂焼付・ウレタン樹脂焼付・フッ素樹脂焼付の表面仕上げが可能です。詳しくはお問い合わせください。

製品規格

材質 アルミニウム合金押出形材 JIS H4100 A6063S-T5,A6005CS-T5
表面仕上 陽極酸化塗装複合皮膜
取付工法 後付工法・埋込工法・笠木付工法
水平強度(N/m) 1225,1470,2940
W寸法制限 W≦1200
H寸法制限 H≦1200



取付工法



後付工法 埋込工法 笠木付工法
k_tesuri_P7_noPのサムネイル k_tesuri_P10_noPのサムネイル k_tesuri_P11_noPのサムネイル

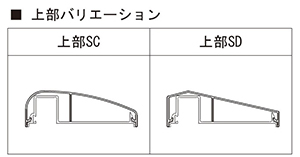

断面図

​​​​​

スリムフェイスガラス SG インフェイスガラスタイプ IG 外付けユニットパネルタイプ OP パネルタイプ P 2段パネルタイプ 2P
slimface_sg_noPのサムネイル 2_noPのサムネイル 3_noPのサムネイル 4_noPのサムネイル 5_noPのサムネイル

水平強度試験・荷重試験

躯体別水平強度試験 等分布荷重試験 横格子手すりの安全対策
p_tesuri_P63_noPのサムネイル p_tesuri_P64_noPのサムネイル p_tesuri_P64_noPのサムネイル

参考資料
