太陽光発電システム用支持架台|『列ユニット 一般タイプ』

『列ユニット 一般タイプ』

陸屋根面・地上面

 太陽光発電システム用支持架台

製品の特長

安全性の確保 ―強度計算書を用いた独自の検証体制

 JISに該当しない場合(陸屋根)
  JIS C 8955に該当しない場合、告示第1458(独立上屋根)を採用することで、安心設計
   ・モジュール(架台)の角度が陸屋根で45°を超える場合
   ・地上設置(15°~45°)を超える場合

 許容応力度
  鋼構造設計基準に基づいた設計
  ex-細長比によって圧縮応力度を割引いて計算。



  短い物より、長い物の方が大きくたわむ。
  井上商事は、長い部材は強度を割位いて計算。

standard_unit_001
 仕口のチェック
  端部の仕口(端あき)が軸力に対して強度を持っているか(X部)チェック。
standard_unit_002
 ボルトレールについて

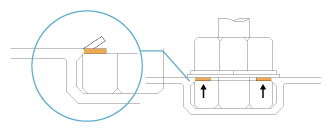

  ボルトレール部のせん段破壊をおこさないかチェック
 standard_unit_003
 たわみ
  ベースのたわみを算出
  自社基準として1/200以下のたわみで設計
  (1/200とは2mにて1cmのたわみ)
 standard_unit_004

施工例

カラー

  • シルバー

    シルバー

製品規格

standard_unit_005



対応可能角度 10°/20°/30°
対応可能数 1段~6段
パネルの向き 横置き
材質(架台) アルミニウム合金押出形材 JIS H4100 A6005CS-T5
表面仕上(架台) 陽極酸化塗装複合皮膜 JIS H8602:2010 A1種
構造 ボルト接合
材質(ボルト) ステンレス
表面処理 無処理、またはジオメット処理

設置可能条件

風圧荷重    設計用基準風速 30~38m/s
地表面粗度区分 Ⅱ~Ⅳ
風圧荷重 2,400N/㎡以下
用途係数 1.0
地震荷重   設計用水平震度 1.0
地震地域係数 1.0
用途係数 1.0
積雪荷重  垂直積雪量 50cm以下
平均単位荷重 20N/㎡・cm
固定荷重  モジュールとフレーム重量の合計
長期荷重  常時 固定荷重(*1)
積雪時 固定荷重(*1)
短期荷重   積雪時 固定荷重+積雪荷重
暴風時 固定荷重+風圧荷重
地震時 固定荷重+地震荷重

*1)一般の地域では積雪荷重を長期荷重として扱わなくてもよい。



取付説明書

列ユニット 一般タイプ 取付説明書
thumbnail of standard_unit_torisetsu
