アルミ手すり|『ルーバータイプ』

『ルーバータイプ』

手すり製品

アルミ手すり

製品の特長

 P型の横ルーバーによる連続した意匠性を演出します。

 足がかりに対して、幼児による「よじ登り試験」を実施し、
      幼児が横格子の隙間に足をかけてよじ登れないよう横格子隙間寸法を8mmとしています。



 NEW

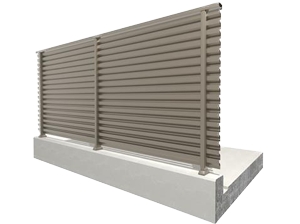

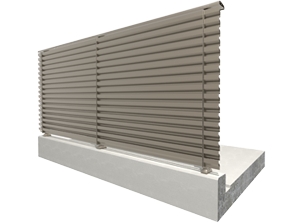

 スリムフェイスラティスルーバー SLL

 手すり笠木は2種類から選べます。

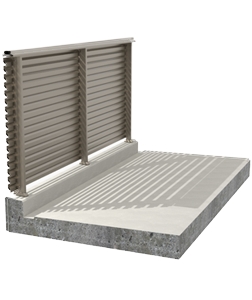

SLL 表 SLL 裏

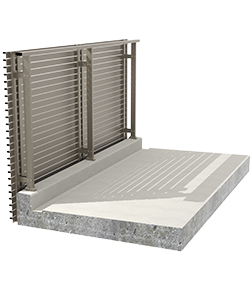

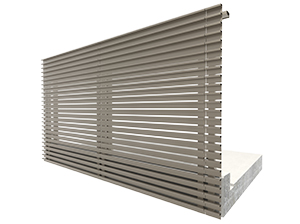

 ブラインドラティスルーバー BLL

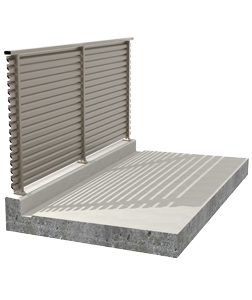

 ラティスルーバー LL
1312-LL-外 1312-LL-内

施工例

カラー

  • シルバー

    シルバー

    受注生産

  • ステンカラー

    ステンカラー

    受注生産

  • ブロンズ

    ブロンズ

    受注生産

  • ブラック

    ブラック

    受注生産

※アクリル樹脂焼付・ウレタン樹脂焼付・フッ素樹脂焼付の表面仕上げが可能です。詳しくはお問い合わせください。

シートバリエーション(木目調)

  • WE-203

    WE-203

  • WE-010

    WE-010

  • WE-011

    WE-011

製品規格

材質 アルミニウム合金押出形材 JIS H4100 A6063S-T5,A6005CS-T5
表面仕上 陽極酸化塗装複合皮膜
取付工法 後付工法・埋込工法・笠木付工法
水平強度(N/m) 1225,1470,2940
W寸法制限 W≦1200
H寸法制限 H≦1200



取付工法



後付工法 埋込工法 笠木付工法
6のサムネイル 7のサムネイル 8のサムネイル

断面図

スリムフェイスラティスルーバー SLL ブラインドラティスルーバー BLL ラティスルーバー LL
24のサムネイル 25のサムネイル 26のサムネイル

水平強度試験・荷重試験

躯体別水平強度試験 等分布荷重試験 横格子手すりの安全対策
15のサムネイル 16のサムネイル 16のサムネイル

参考資料
